Instrument Cluster / Carrier

ILLUMINATION

Wiring Diagram - ILL -

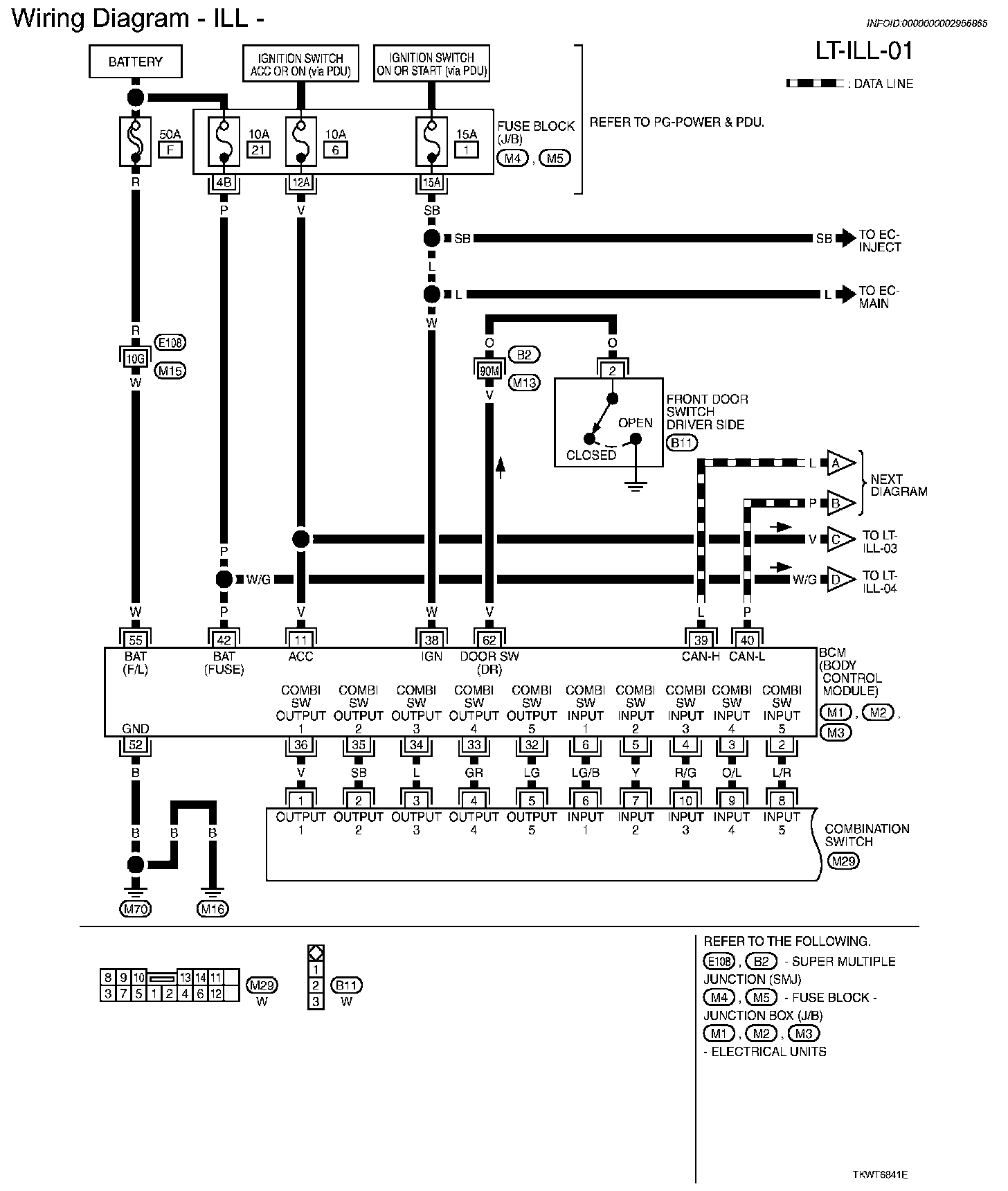

LT-ILL-01:

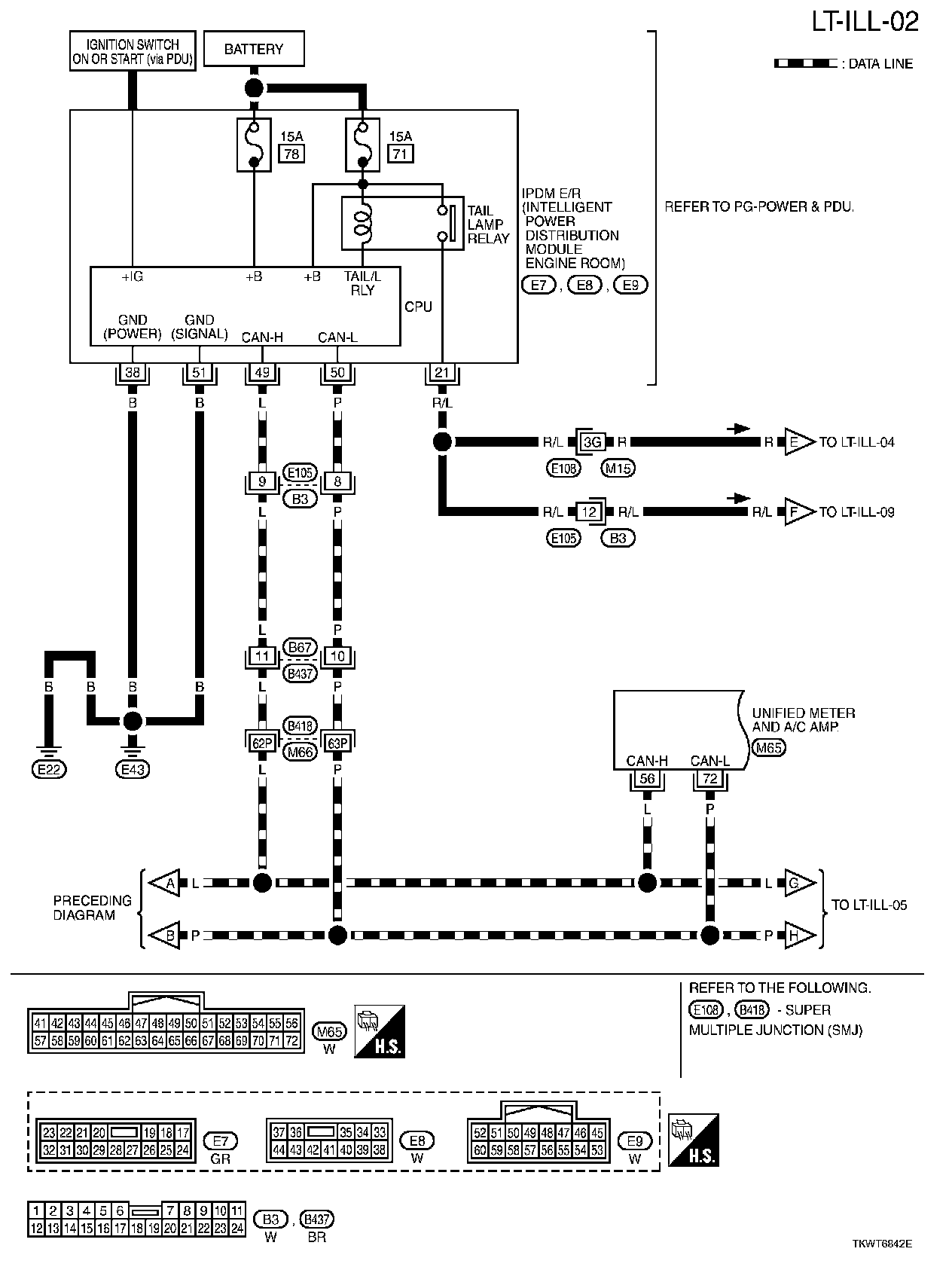

LT-ILL-02:

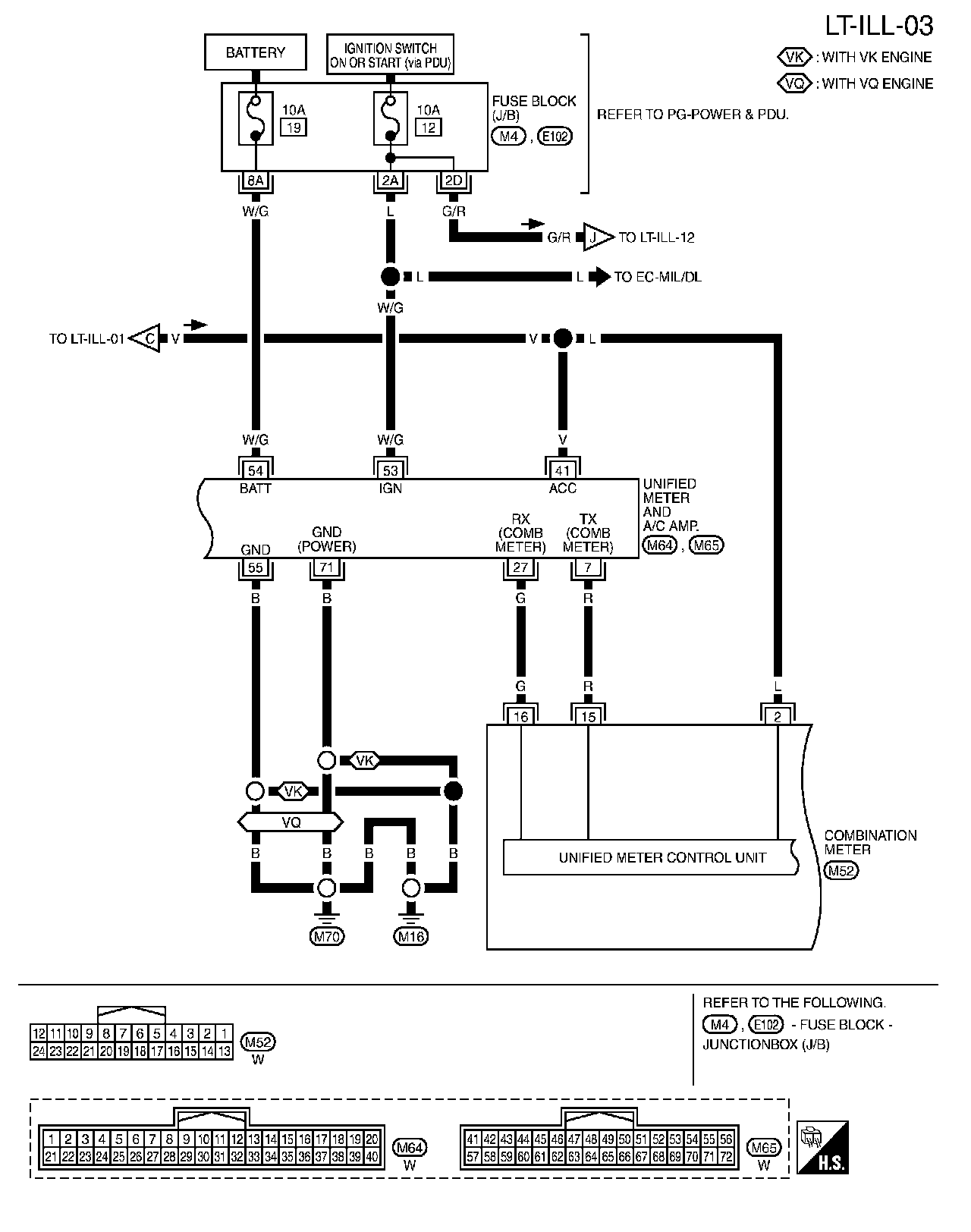

LT-ILL-03:

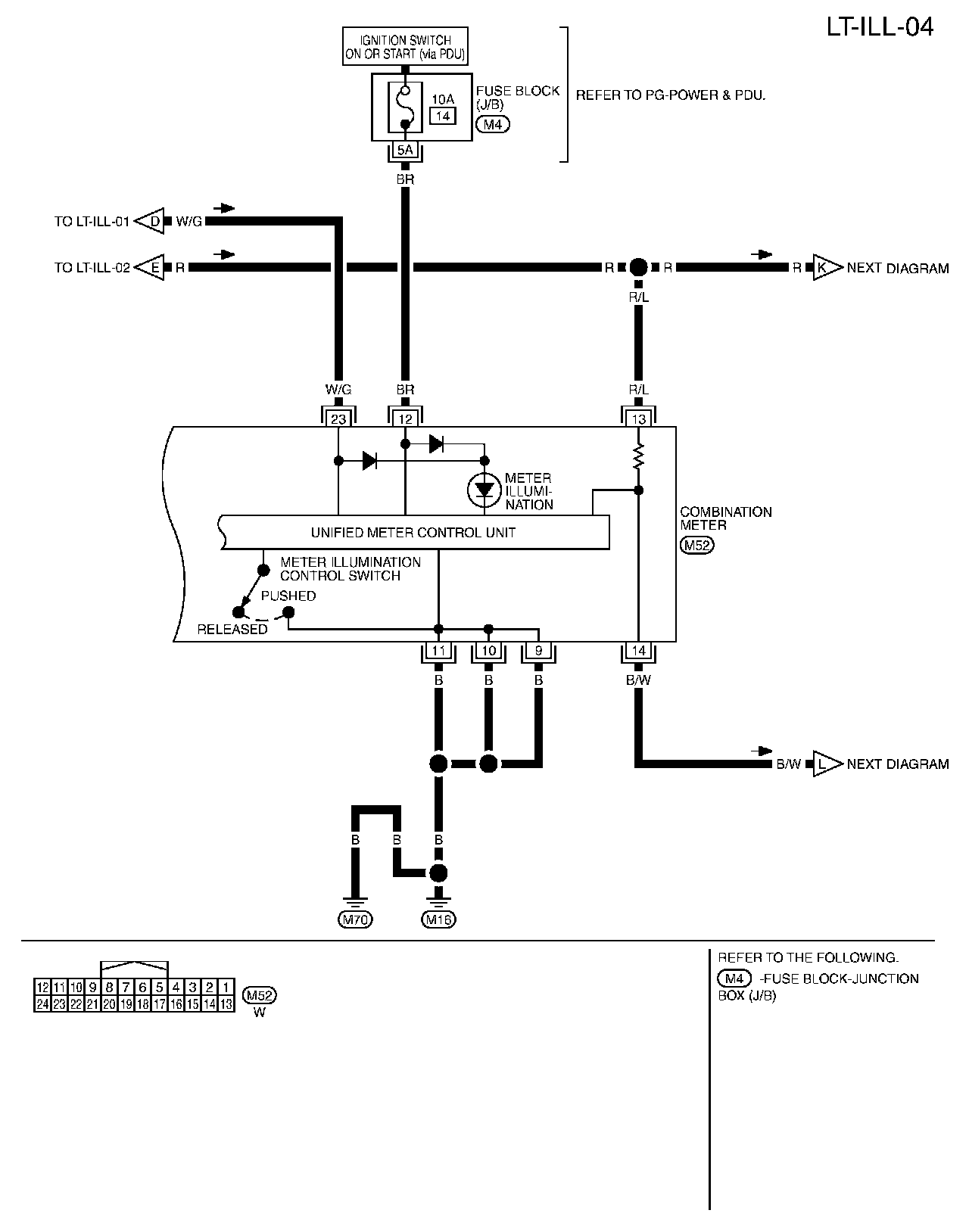

LT-ILL-04:

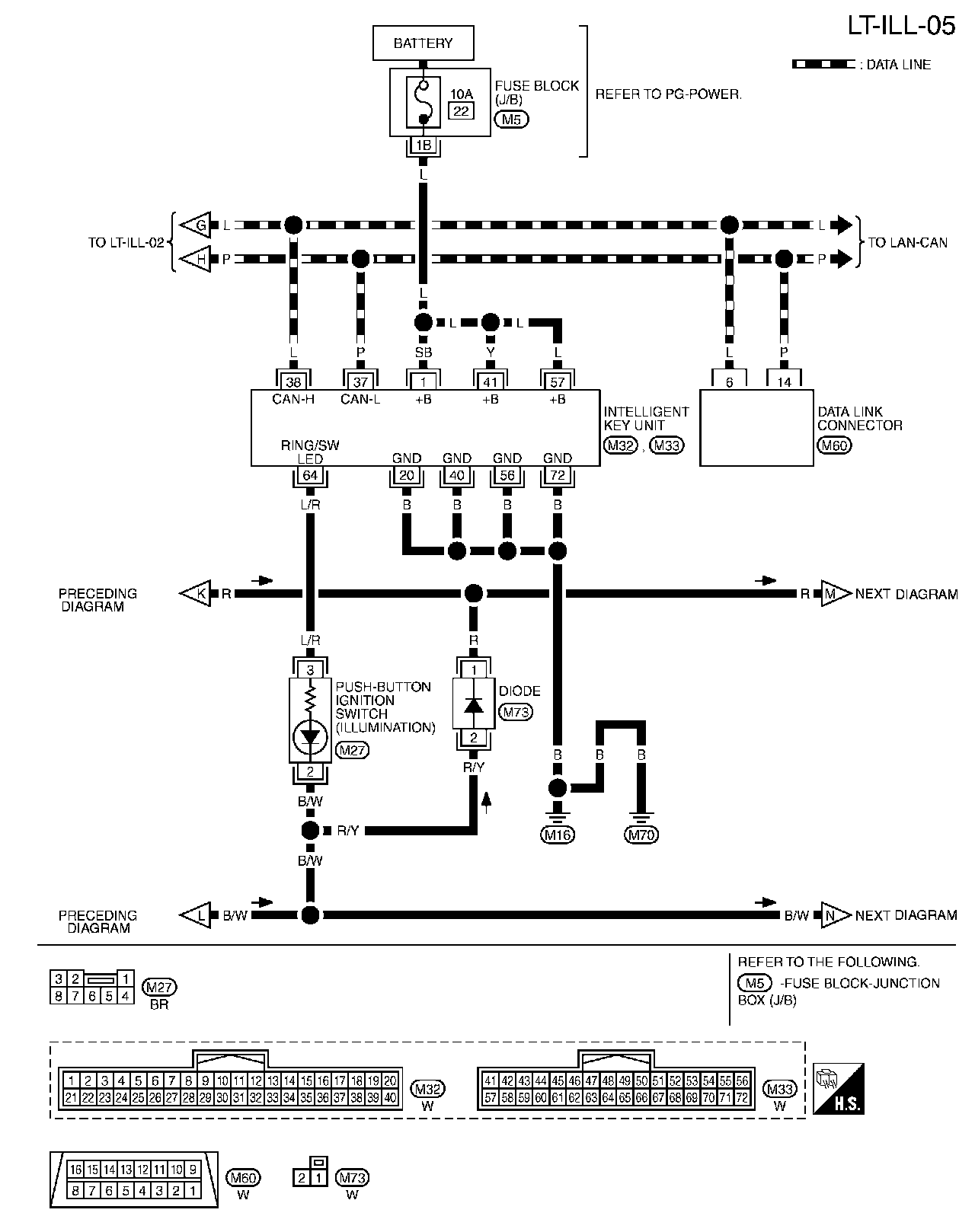

LT-ILL-05:

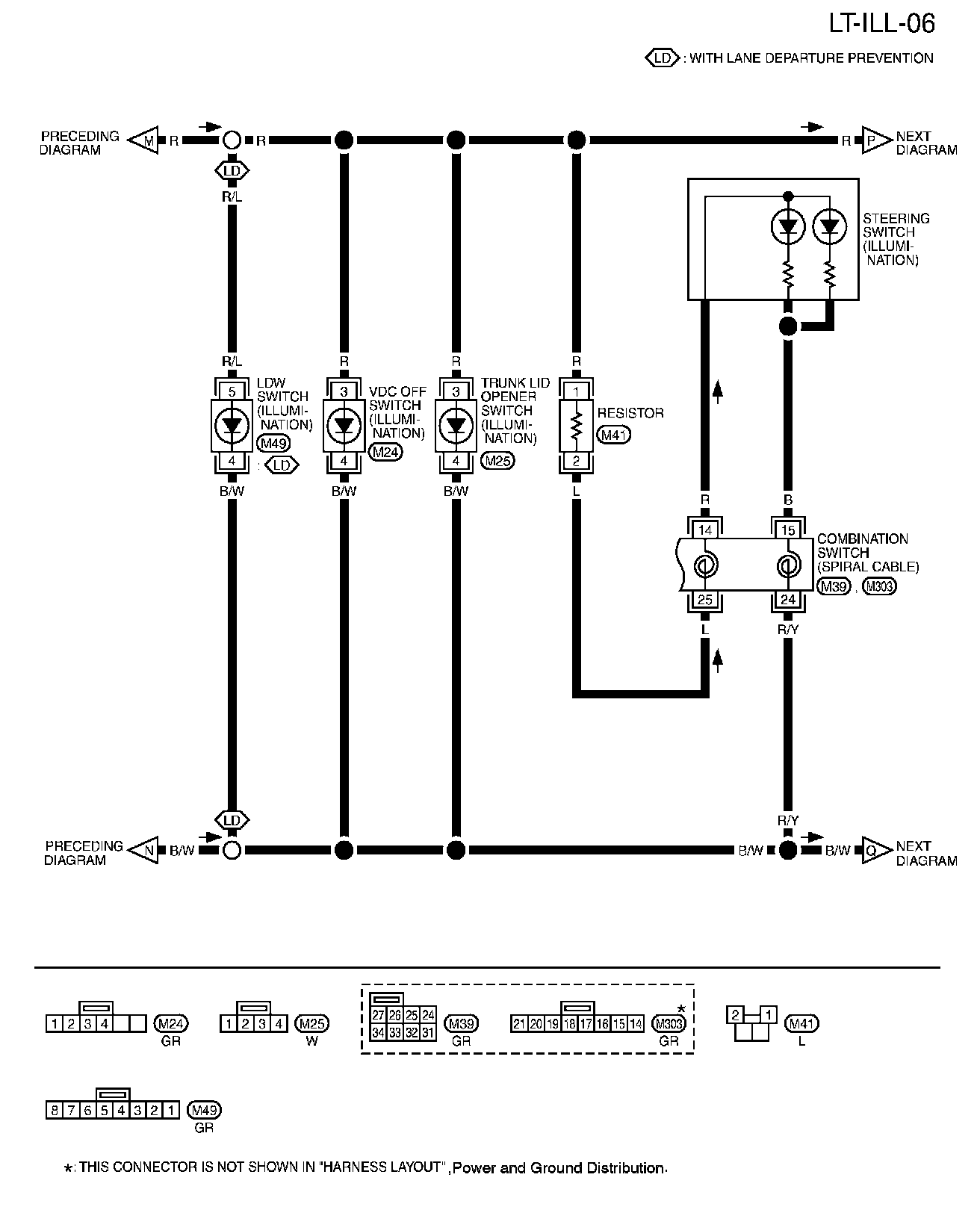

LT-ILL-06:

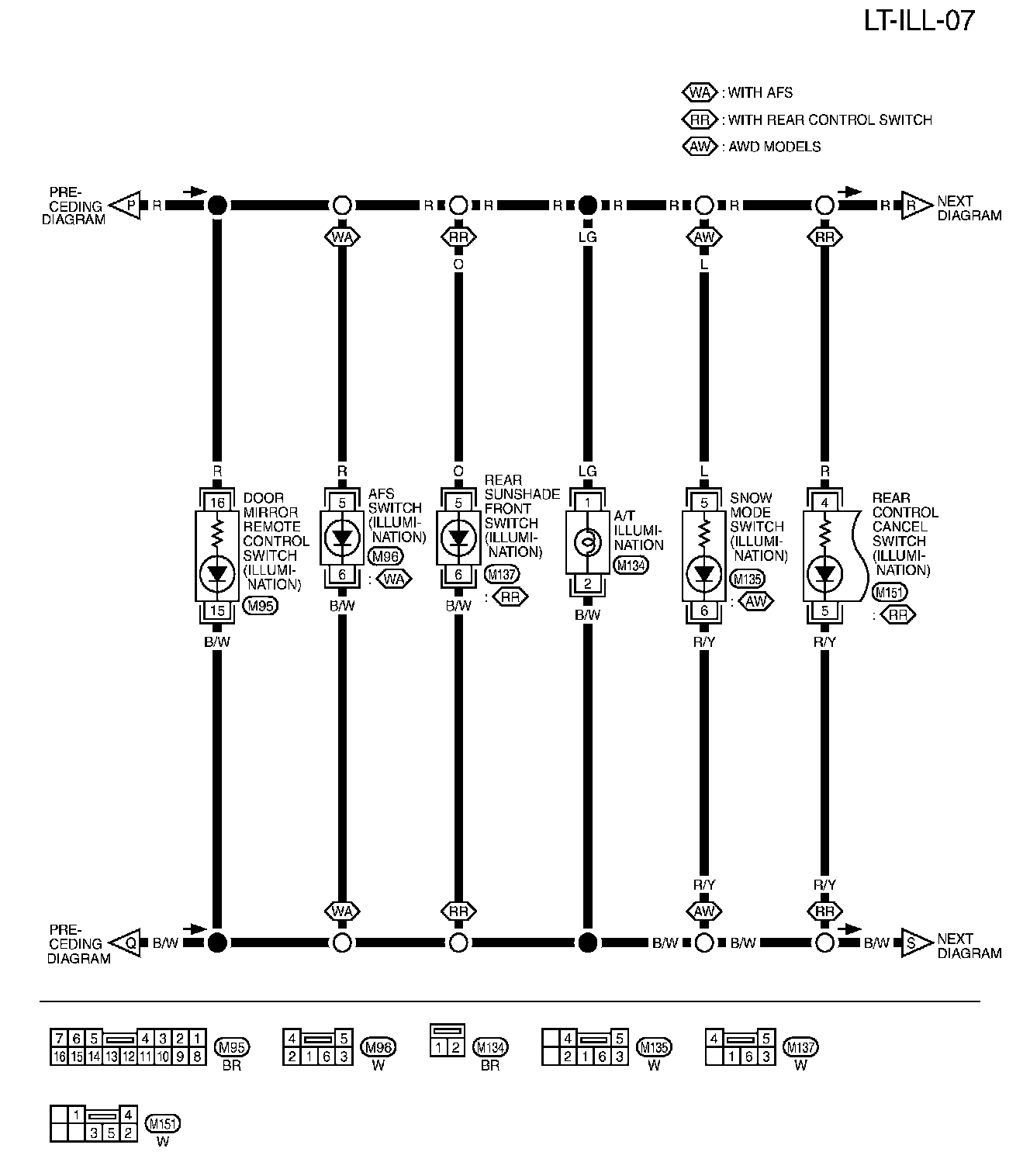

LT-ILL-07:

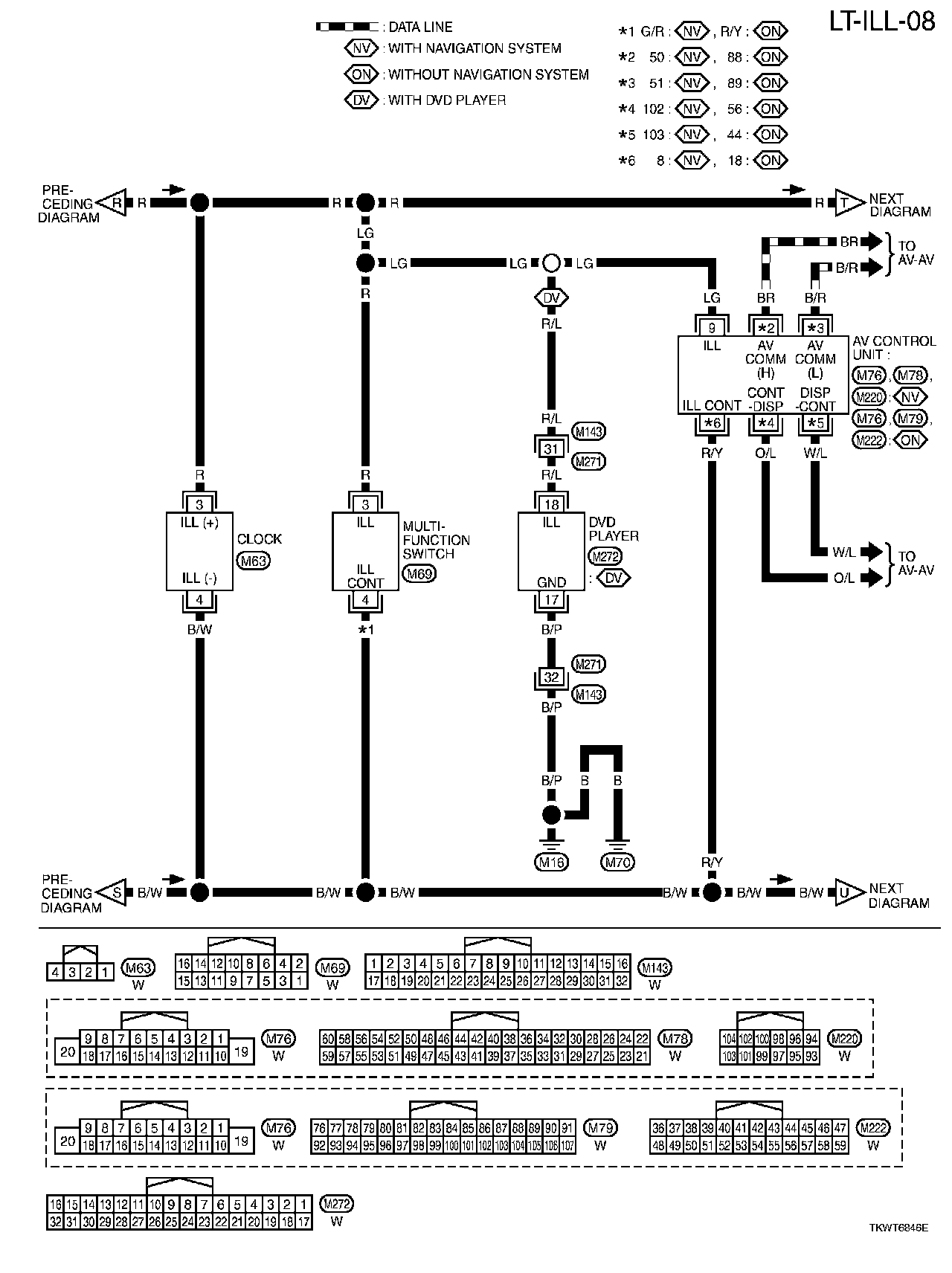

LT-ILL-08:

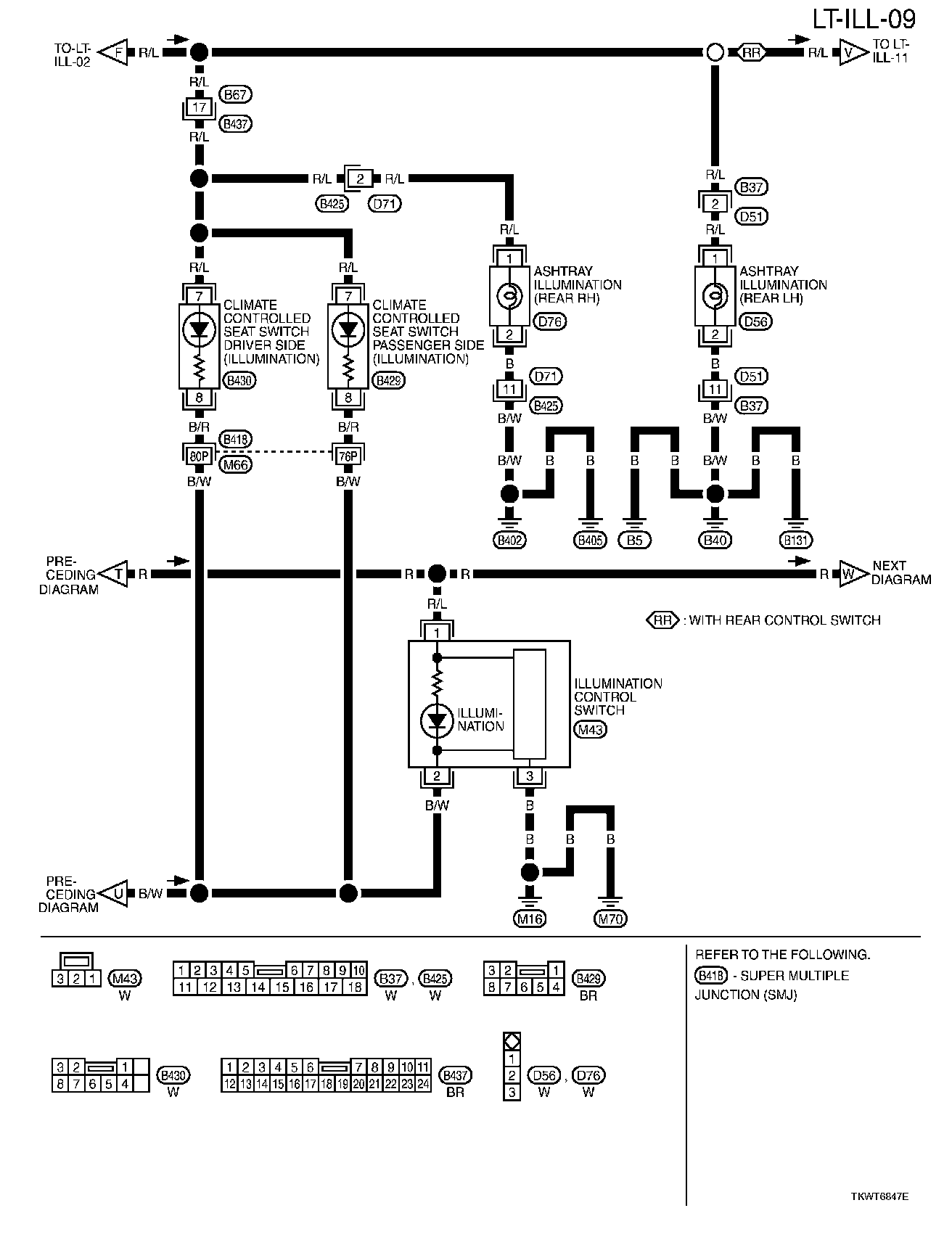

LT-ILL-09:

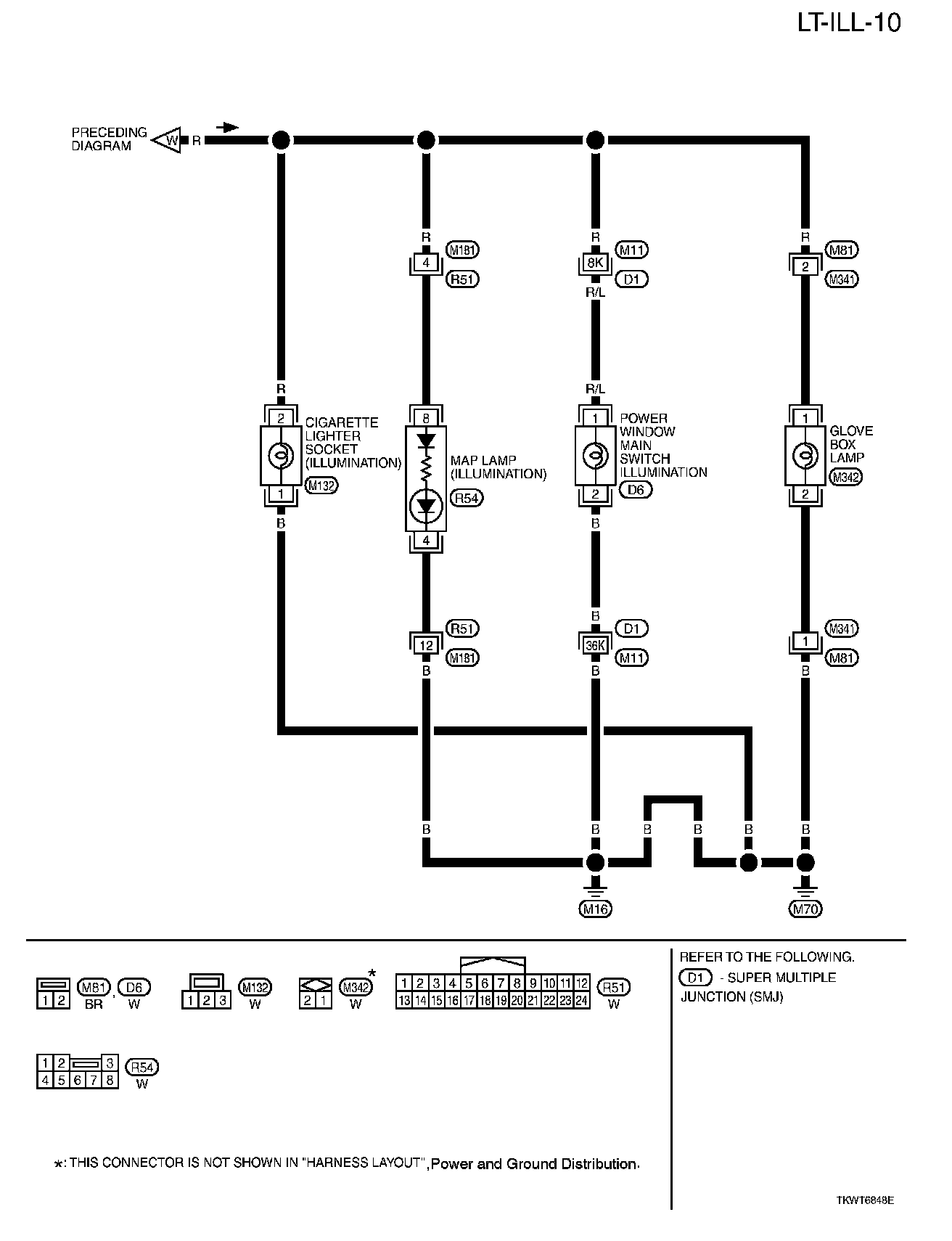

LT-ILL-10:

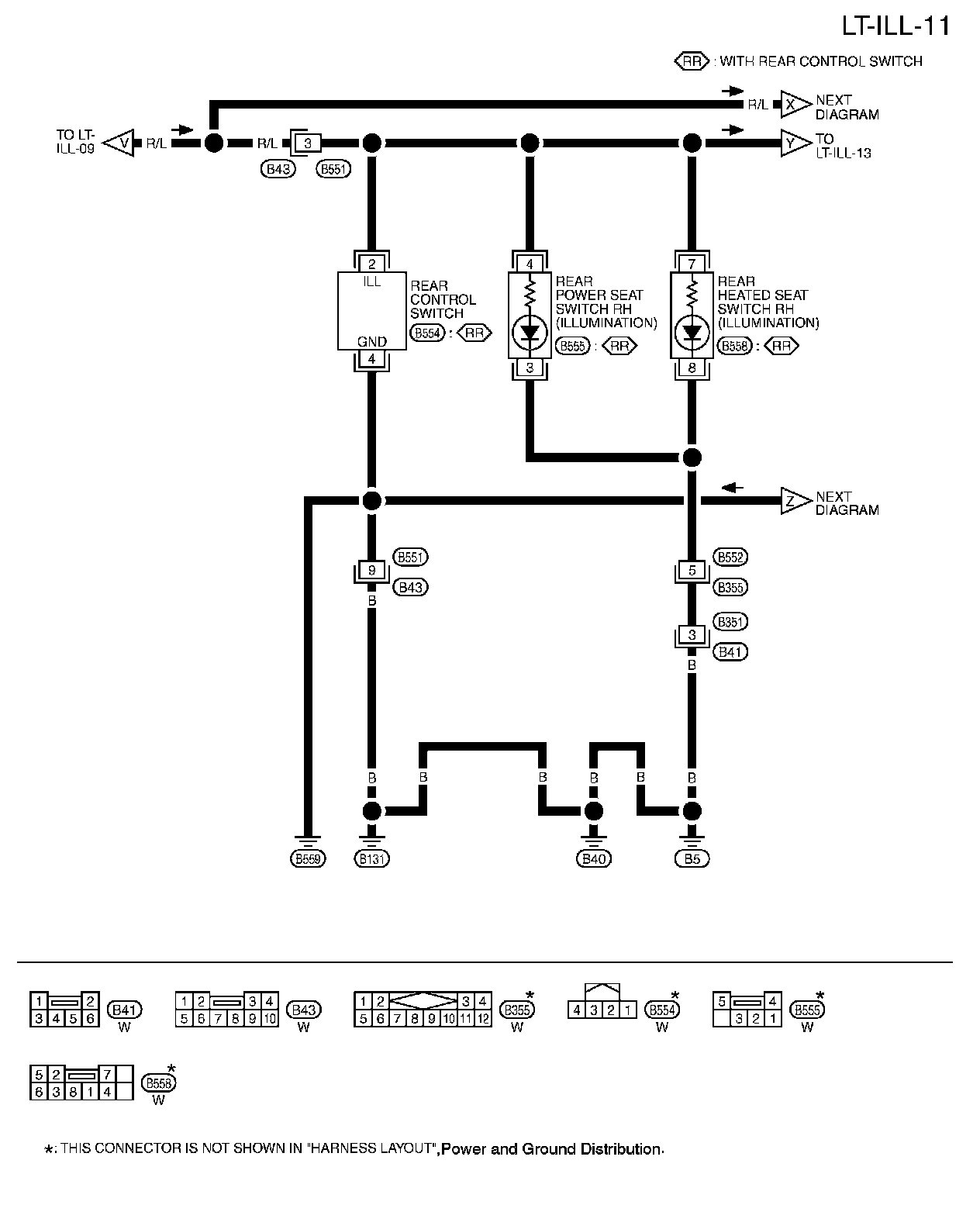

LT-ILL-11:

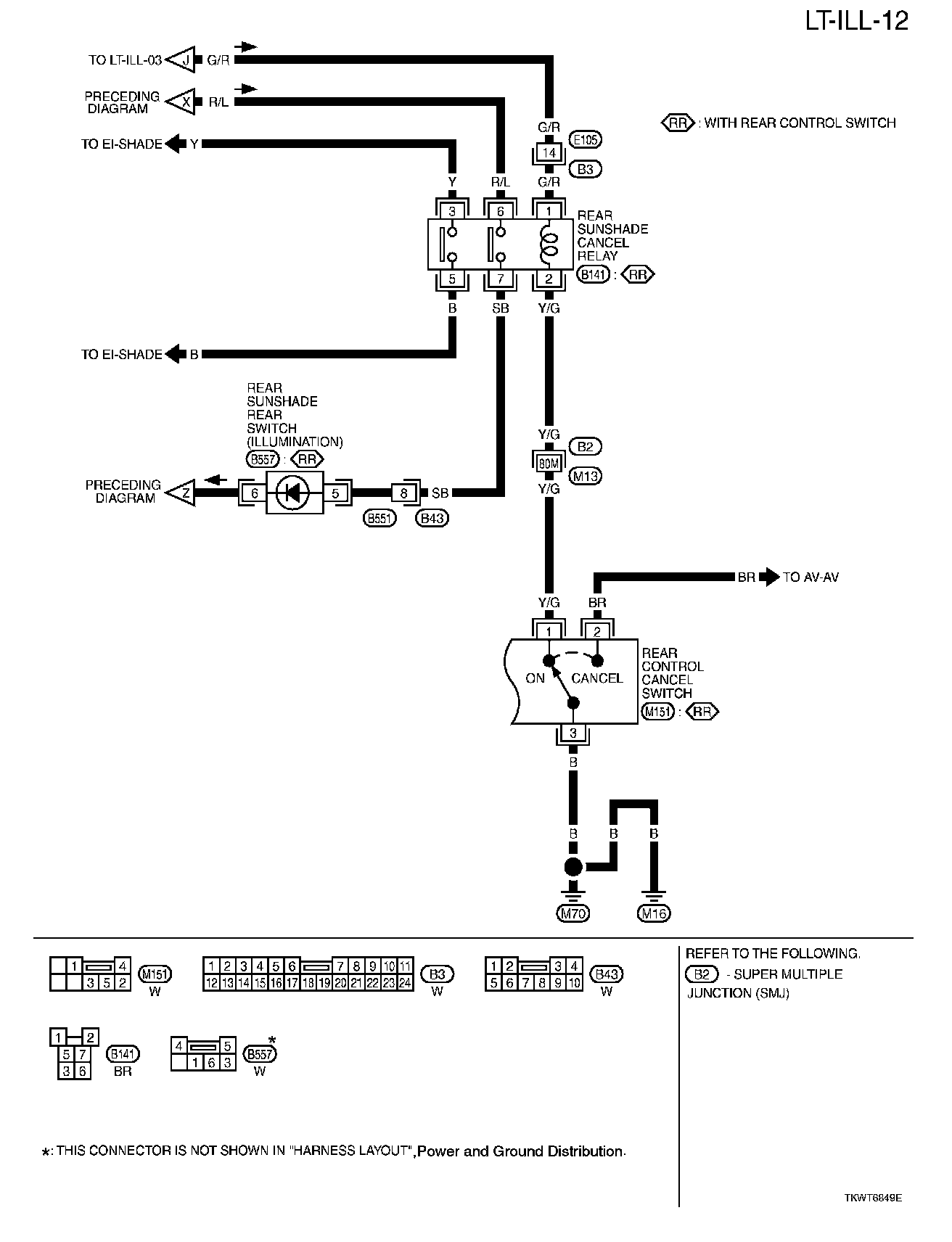

LT-ILL-12:

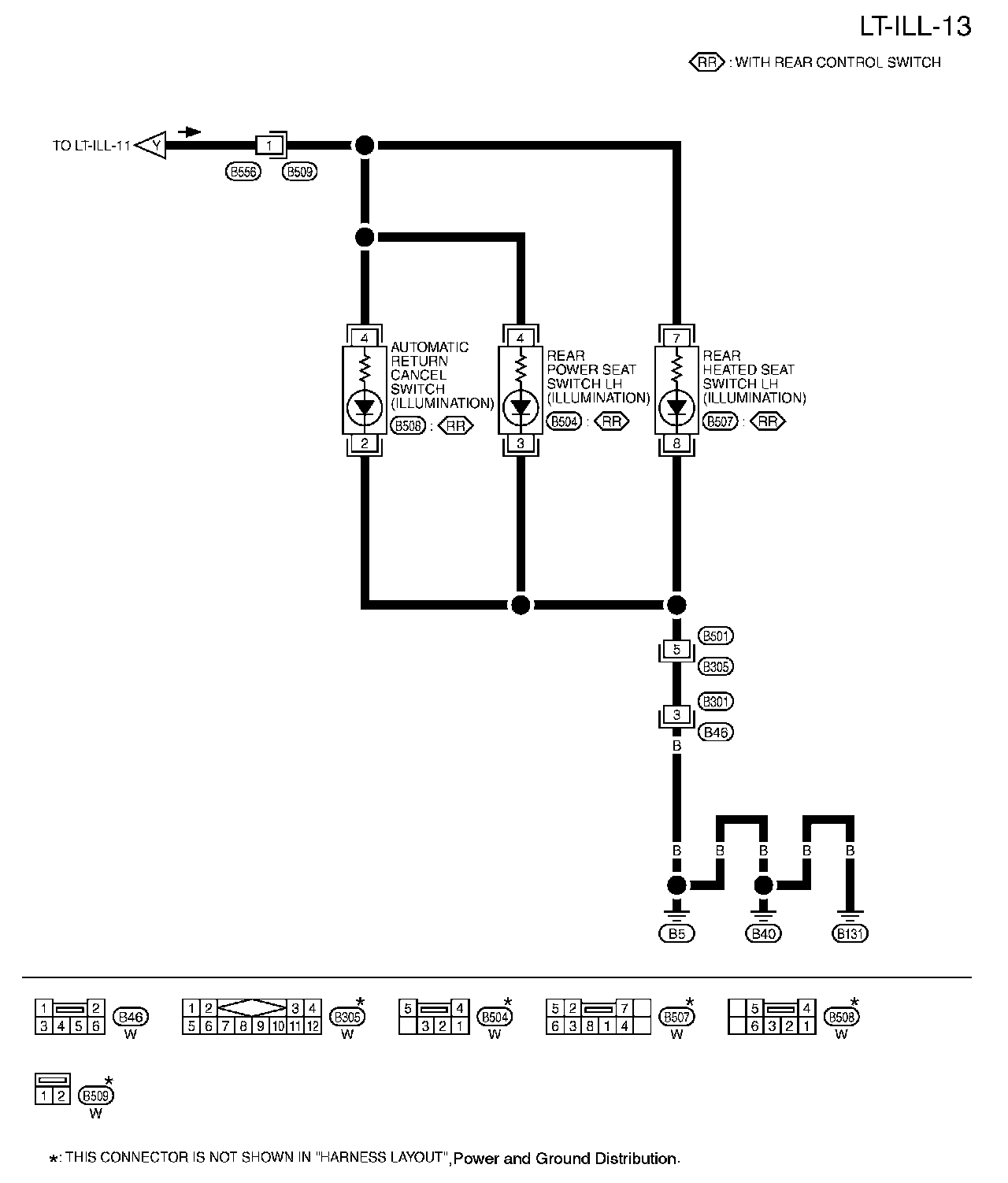

LT-ILL-13:

Diagrams: Other diagrams referred to by name within these diagrams can be found at Diagrams By Diagram Name. Diagrams By Diagram Name
